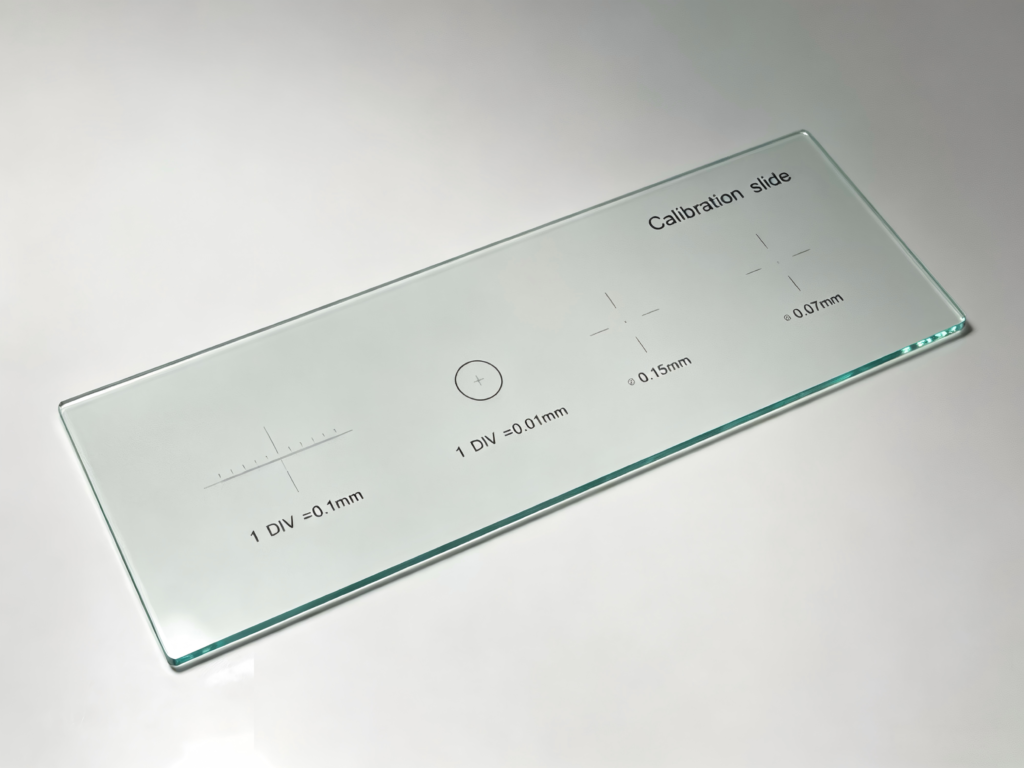

Multi-Target Glass Stage Micrometer & Calibration Slide
The ultimate all-in-one metrology benchmark for microscope calibration and machine vision systems. Featuring a 0.01mm micro-grid, linear scales, and precision dots on premium optical glass, ensuring absolute sub-micron accuracy for civilian automated measurement.
- 4-in-1 Target Design (0.01mm Grid, 0.1mm Scale, 0.15mm & 0.07mm Dots)
- Vacuum-Deposited Chrome for Razor-Sharp Edge Contrast
- Unrestricted Civilian-Grade Component for Global B2B Export
- Available for Custom Opto-Mechanical Sub-Assembly Integration
Technical Specifications
| Technical Parameter | Specification |
|---|---|
| Substrate Material | Premium Optical Glass (B270 / Soda Lime)Calibration Slide |
| Standard Dimensions | 75 mm x 25 mm (Slide Format) |
| Pattern Material | High-Contrast Vacuum Deposited Chrome |
| Target 1 (Micro-Grid) | 1 DIV = 0.01 mm (10 μm spacing) |
| Target 2 (Linear Scale) | 1 DIV = 0.1 mm (100 μm spacing) |
| Target 3 & 4 (Reference Dots) | ∅ 0.15 mm & ∅ 0.07 mm |
| Manufacturing Accuracy | ±2 μm to ±5 μm |
| Surface Quality | 40-20 Scratch and Dig |
| Export Status | Unrestricted for Civilian Industrial Use |
Need integration into custom calibration fixtures or specific opto-mechanical assemblies? Please [contact our engineering team] for reliable sub-assembly services.
Product Overview
4-in-1 Comprehensive Calibration
Consolidates a 0.01mm high-precision grid, a 0.1mm linear scale, and dual reference dots (0.15mm / 0.07mm) onto a single slide. Perfect for simultaneously calibrating magnification, field of view (FOV), and pixel size across diverse vision systems.
High-Fidelity Chrome Deposition
Engineered with advanced vacuum chrome deposition, the micro-patterns deliver exceptional signal-to-noise ratios. Designed to completely eliminate ghosting and provide razor-sharp edge detection under both transmitted and reflected illumination setups.
Compliant B2B Global Sourcing
Strictly manufactured for civilian industrial applications such as semiconductor inspection, medical imaging, and AOI robotics. We guarantee a reliable, export-controlled-free global supply chain for overseas engineering teams
Metrology & Performance Reports

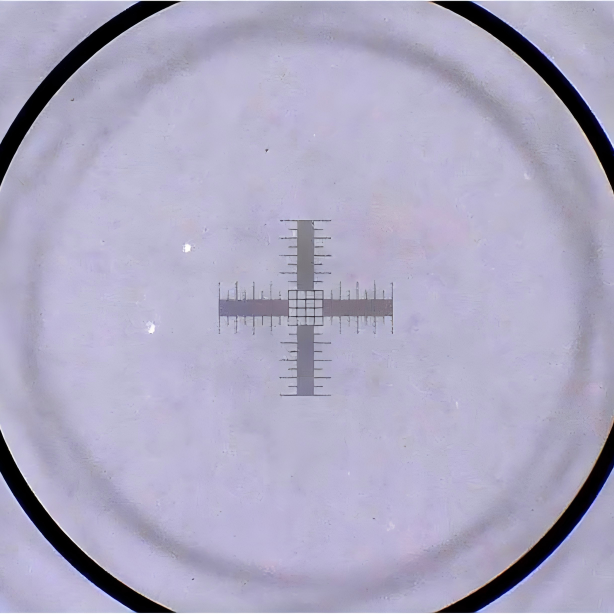

Figure 1: 12MP Microscopic Verification of the 0.01mm Grid.
Captured via a high-resolution 12MP industrial digital microscope, this image validates the razor-sharp edge integrity of the 10μm (0.01mm) cross-junctions, ensuring flawless sub-pixel algorithmic accuracy.
Metrology Validation & Sub-Assembly Solutions
- Testing Equipment: 12MP Industrial Digital Microscope & High-Precision CMM.
- Performance Index: Rigorous verification of the 0.01mm grid spacing, dot diameters, and absolute glass flatness.
- Thermal Stability: The premium optical glass substrate ensures zero dimensional warping, maintaining calibration integrity even under continuous industrial LED lighting.
Beyond Loose Components: Complete Sub-Assembly
Stop worrying about alignment issues and fragile glass handling during system integration. Our engineering team offers comprehensive opto-mechanical sub-assembly services. We can expertly mount this calibration slide into robust aluminum frames, protective slider brackets, or custom jigs, delivering a plug-and-play solution directly to your assembly line.
